1) هادی
هادی ها باید از کلاس 1 یا 2 از مس آنیل شده ساده یا با روکش فلزی یا از آلومینیوم یا آلیاژ آلومینیوم ساده یا از کلاس 5 از مس ساده یا روکش فلزی مطابق با IEC 60228 باشند.
مقدمه ای بر کابل های قدرت و کنترل
کابل های ولتاژ متوسط IEC 60502-2 3.6/6 kV تا 18/30 kV
خلاصه ای از IEC 60502-2 (2005) استاندارد
مرجع برای کابل های ولتاژ متوسط 3.6/6 تا 18/30 کیلو ولت

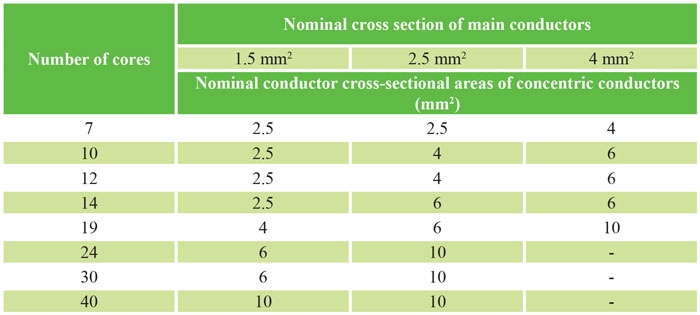

4-3) صفحه فلزی
ساخت و ساز :
صفحه فلزی باید از یک یا چند نوار، یا یک بافته، یا یک لایه متحدالمرکز از سیم یا ترکیبی از سیم و نوار (ها) تشکیل شده باشد.
الزامات: الزامات ابعادی، فیزیکی و الکتریکی صفحه فلزی باید توسط مقررات و/یا استانداردهای ملی تعیین شود.
4-4) غلاف فلزی (غلاف سربی)
غلاف باید از سرب یا آلیاژ سرب تشکیل شده باشد و باید به عنوان یک لوله بدون درز نسبتاً محکم استفاده شود.
غلاف سرب برای محافظت از کابل ها در برابر نفوذ رطوبت و به ویژه روغن و مواد شیمیایی در کارخانه ها و پالایشگاه های پتروشیمی استفاده می شود.
4-5) زره فلزی
انواع زره فلزی:
انواع زره تحت پوشش این استاندارد به شرح زیر است:
الف) زره سیم تخت
ب) زره سیم گرد
ج) زره نواری دوبل
سیم های گرد یا مسطح باید از فولاد گالوانیزه، مس یا مس قلع دار، آلومینیوم یا آلیاژ آلومینیوم باشند.
نوارها باید از فولاد، فولاد گالوانیزه، آلومینیوم یا آلیاژ آلومینیوم باشند.
نوارهای فولادی باید نورد گرم یا سرد با کیفیت تجاری باشند.
زره کابل های تک هسته ای برای استفاده در AC. سیستم ها باید از مواد غیر مغناطیسی تشکیل شده باشند، مگر اینکه ساختار خاصی انتخاب شود.
5) روپوش
عمومی :
تمام کابل ها باید دارای روکش باشند.
روکش معمولاً مشکی است، اما رنگی غیر از سیاه ممکن است با توافق بین سازنده و خریدار، مشروط به مناسب بودن آن برای شرایط خاصی که تحت آن کابل استفاده می‌شود، ارائه شود.
روکش باید از یک ترکیب ترموپلاستیک (بدون پی وی سی یا پلی اتیلن یا هالوژن) یا یک ترکیب الاستومری (پلی کلروپرن، پلی اتیلن کلروسولفوناته یا پلیمرهای مشابه) تشکیل شده باشد. مواد روکش بدون هالوژن باید در کابل هایی استفاده شود که دارای خواص کاهش انتشار شعله و سطوح پایین هستند. انتشار دود و انتشار گاز بدون هالوژن هنگام قرار گرفتن در معرض آتش.
روکش (ST8) کابل های بدون هالوژن باید الزامات ارائه شده در جدول به نام: الزامات ترکیب بدون هالوژن را برآورده کند.
مواد روکش باید برای دمای عملیاتی مطابق با جدول زیر مناسب باشد.
افزودنی های شیمیایی ممکن است برای استفاده در روکش برای اهداف خاص، به عنوان مثال حفاظت از موریانه، درخواست شوند، اما نباید شامل مواد مضر برای انسان و/یا محیط زیست باشند.
توجه: نمونه هایی از موادی که به عنوان نامطلوب در نظر گرفته می شوند عبارتند از:
آلدرین 1،2،3،4،10،10-هگزاکلرو-1،4،4a،5،8،8a-هگزا هیدرو-1،4،5،8-دی متانونفتالین
دیلدرین 1،2،3،4،10،10-هگزاکلرو-6،7-اپوکسی-1،4،4a،5،6،7،8،8a-اکتاهیدرو-1،4،5،8-دی متانونافتالین
ایزومر لیندان گاما 1،2،3،4،5،6-هگزاکلرو سیکلوهگزان.
ترکیبات پوششی
حداکثر دمای رسانا برای انواع مختلف ترکیب پوششی تحت پوشش این استاندارد در جدول زیر آورده شده است.
