کابل روشنایی فرودگاه

کابل اصلی

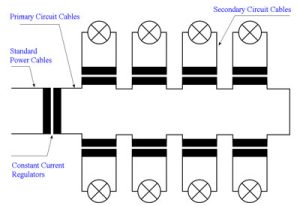

کابل اولیه جزء ضروری مدار سری است. ایتنر به داخل مجرا کشیده می شود یا به طور مستقیم در ترانشه ها قرار می گیرد. از آنجایی که ولتاژهای بیش از 5 کیلو ولت می تواند در خروجی تنظیم کننده جریان ثابت ایجاد شود (به عنوان مثال در صورت تصادفی مدار باز)، کابل باید عایق بندی شود تا به طور مداوم در 3 یا 5 کیلو ولت به زمین کار کند. سطح مقطع هادی باید حداقل 6 میلی متر مربع باشد تا تلفات برق محدود شود. هنگامی که جریان سری بالاتر از 6.6 آمپر باشد، ممکن است سطوح مقطع بزرگتر لازم باشد.
یک صفحه یا حفاظ فلزی که روی عایق کابل اعمال می شود و دیواره آن شیب ولتاژ را در کل طول کابل یکسان می کند و در نتیجه عمر آن را افزایش می دهد. چنین صفحه نمایش زمانی توصیه می شود که کابل از لایه های زمین یا مجراهای مختلف عبور می کند که تفاوت هایی را در هدایت الکتریکی نشان می دهد.

مزایای ناشی از استفاده از کابل های غربال شده (شلددار).

الف. برق
افزودن روی عایق یک محافظ فلزی و غیر مغناطیسی، معمولاً یک نوار مسی یا برنجی با مارپیچ، هنگامی که به طور مناسب به زمین متصل شود، گرادیان ولتاژ را در کل طول کابل و فشار ولتاژ داخل عایق یکسان می کند.
در عمل، این امر به طور کامل ردیابی سطح روی عایق را حذف می کند، پدیده ای که معمولاً در کابل های غیر محافظ که در ولتاژهای مدار 2 کیلو ولت یا کار می کنند دیده می شود.
بر فراز. اثرات ردیابی سطح، پیری زودرس کابل و تخریب عایق تحت تأثیر ترکیبی ازن و دمای تولید شده توسط یونیزاسیون است.

محیطی که کابل در آن کار می‌کند، تأثیر عمده‌ای در توسعه پدیده «ردیابی سطح» دارد. بنابراین، عمل محافظ برای ولتاژ مدارهای بیش از 2 کیلو ولت، زمانی که یک یا چند مورد از شرایط نصب زیر برآورده می شود، توصیه می شود:
* در خاک خشک، مانند در بیابان
* هنگامی که کابل از خاک یا مجراهای رسانا به خاک نارسانا منتقل می شود
* هنگامی که کابل از خشک به خاک مرطوب یا از مجرای خشک به مرطوب منتقل می شود
* در مجرای مرطوب
* زمانی که باید از روان کننده ها برای کشیدن کابل ها به داخل مجرا استفاده شود.

ب. تداخل رادیویی
یکی دیگر از مزایای شیلد کاهش سیگنال های RF منتشر شده توسط کابل است.
CCR های کنترل شده با تریستور، RF تولید می کنند، به ویژه زمانی که با بار کاهش یافته و/یا درخشندگی کم کار می کنند.

ج. مکانیکی
مقاومت مکانیکی کابل در برابر حملات موریانه ها. حشرات سوراخ کننده و جوندگان کوچک با افزودن یک محافظ فلزی پیوسته مانند نوار برنجی به طور چشمگیری بهبود می یابد.
حتی اگر روکش بیرونی کابل آسیب دیده باشد، کابل از نقطه نظر الکتریکی عالی می ماند، زیرا فشار ولتاژ در داخل عایق محافظت شده اتفاق می افتد. صفحه ارت شده از هرگونه خطر شوک ناشی از کابل آسیب دیده جلوگیری می کند زیرا صفحه نمایش جریان نشتی را به زمین منحرف می کند.

نتیجه گیری:
* کابل های محافظ باید برای تمام سیستم های روشنایی اصلی مشخص شود
* ارت (زمین) خوب سپر در فواصل زمانی معین ضروری است.
